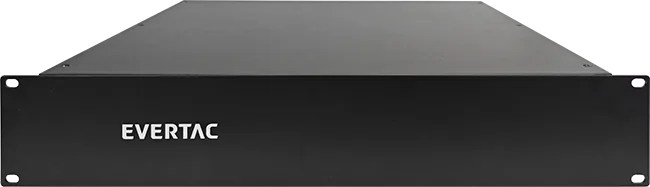

多信道分合路器
FHJ400 系列作为室内光纤分布对讲机系统的基站信号整合单元，多信道分合路器很好地替代了传统的合路器/分路器设备，简化了结构和连接的复杂性。该平台在更大的频率范围内提供了信号的有效合路和分路处理，并对不同间隔频率保持了一致的通过性，是系统标准化模块中的重要组成部分。
低损耗，带内波动小
高隔离度设计，预防串扰
高承载功率设计
无源设计，无底噪影响
宽带设计，兼容不同频点使用
4/6 端口分路器、合路器一体化设计，支持 4/6 信道机接入
上下行端口安全设计，完全避免错接误接，防止信道机损坏
完整规格
频率范围
400–430 MHz（RX 端口）· 410–430 MHz（TX 端口）
信号分配插损
RX：2口 ≤3.5 / 4口 ≤7.5 / 6口 ≤9 dB；TX：2口 ≤4 / 4口 ≤9 / 6口 ≤11 dB
单端口承载功率
1 W（RX）· 50 W（TX）
隔离度
≥15 dB（RX）· ≥35 dB（TX）
带内波动
≤2 dB
最大信道机接入量
2 / 4 / 6
端口类型 · 驻波比
BNC-J（RX）· N-J（TX）· 驻波比 ≤1.5
工作温度 · 安装
-30~55°C · 19 英寸标准 2U 机柜型 · IP40
完整参数（含全部端口指标与安装图示）见规格书 PDF（2511 V3）。
组网结构
MULTI-CHANNEL COMBINER
多信道合路
多台信道机（MARK）经分合路器整合为单一合路输出，接入光纤近端机。
分路器与合路器一体化设计，支持 4 或 6 台信道机接入。
TX 端口 50 W、驻波比 ≤1.5:1，RX 端口 1 W；平均无故障时间 ≥30,000 小时，防雷击、防静电，IP40，N 型母头。
VHF 136–174 MHz，UHF 350–390 / 400–470 / 800–870 MHz。
可以。合路平台常用于接入客户既有的第三方基站，抑制互调干扰并优化接收灵敏度，长江存储基地即采用此方式。
隔离上行与下行信号，提高通信稳定性并降低自干扰。
需要选型支持？
我们的工程师会根据您的场景与频率规划，给出合路方案建议。
